复日 FR-980生物电泳图像分析系统












复日Smart View 软件功能

1. 系统管理
■ 支持Windows 2000/XP操作系统
■ 系统能保存多种格式的实验图像
■ 完整的“卡片”管理查询功能
■ 图像及报告打印

2. 电泳图像获取
■ 通过复日FR-980A生物电泳图像分析系统直接获取电泳图像
■ 由TWAIN接口获得扫描仪的图像
■ 获取粘贴板上的图像与PhotoShop、Word等
其它软件交换图像资源
■ 能对所获取的原始图像进行分割复制

3. 电泳图像处理
■ 图像反色,即负片效果
■ 彩色图像转换为黑白灰度图像
■ 图像的镜像和旋转
■ 图像的对比度、亮度调整
■ 图像智能调整,即只对电泳条带进行增强,而
不改变图像的本底
■ 自动图像调整由计算机完成图像的最优化
■ 集成了十余种图像滤波器,如:“平均”或 “平滑”滤波器可使图像噪声降低;使用“锐
化”滤波器可增加图像锐度;使用“边界增
强”滤波器可使图像中弱条带更清晰。
■ 使用专业图像编辑器,对弯曲的电泳泳道和条
带进行图像校正

4. 电泳图像分析

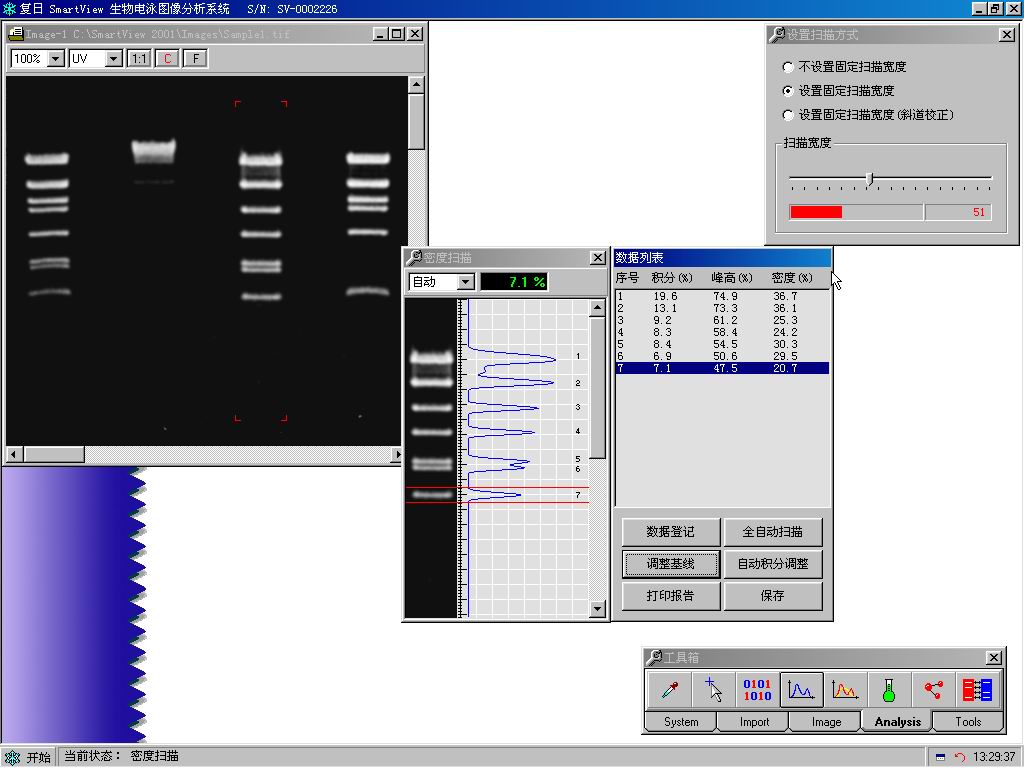

■ 密度扫描:通过多种方式对指定泳道进行扫
描,绘出扫描曲线,并计算出该泳道中各条带
的密度积分和峰高,并生成报告。
■ 密度比较:在对多个泳道完成密度扫描后,将
它们的扫描曲线在同一屏幕上进行灵活的比较。

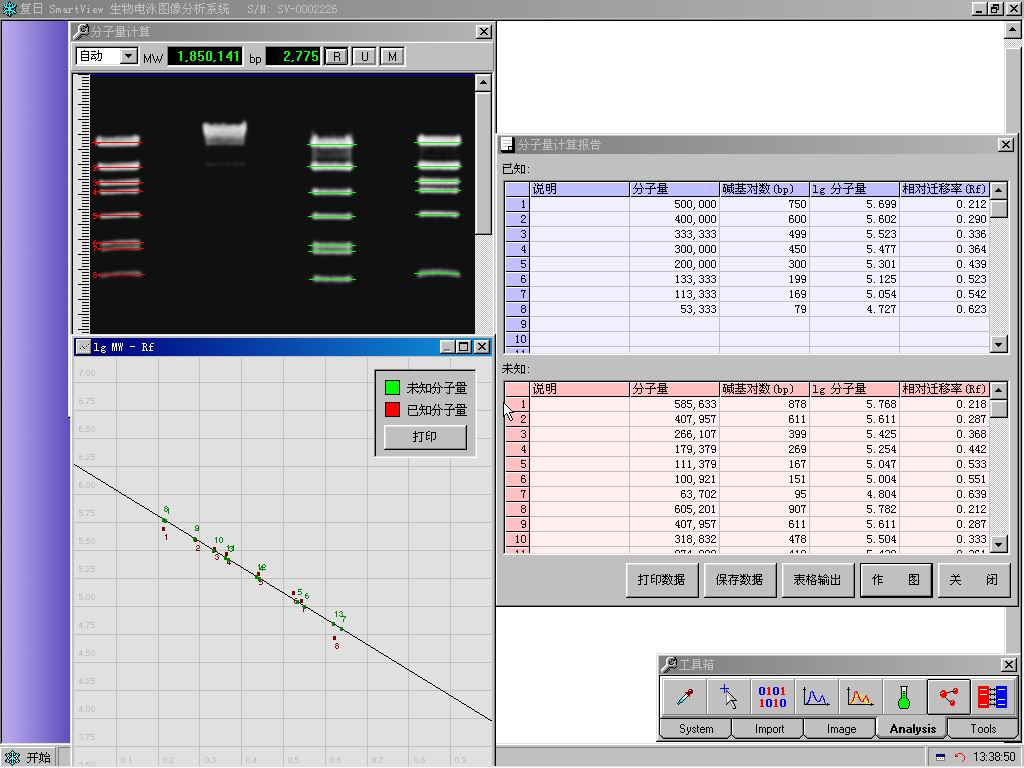

■ 分子量计算:在输入Mark泳道中各条带的已
知分子量后,由计算机求出指定未知条带的分
子量和bp值(碱基对数目)。

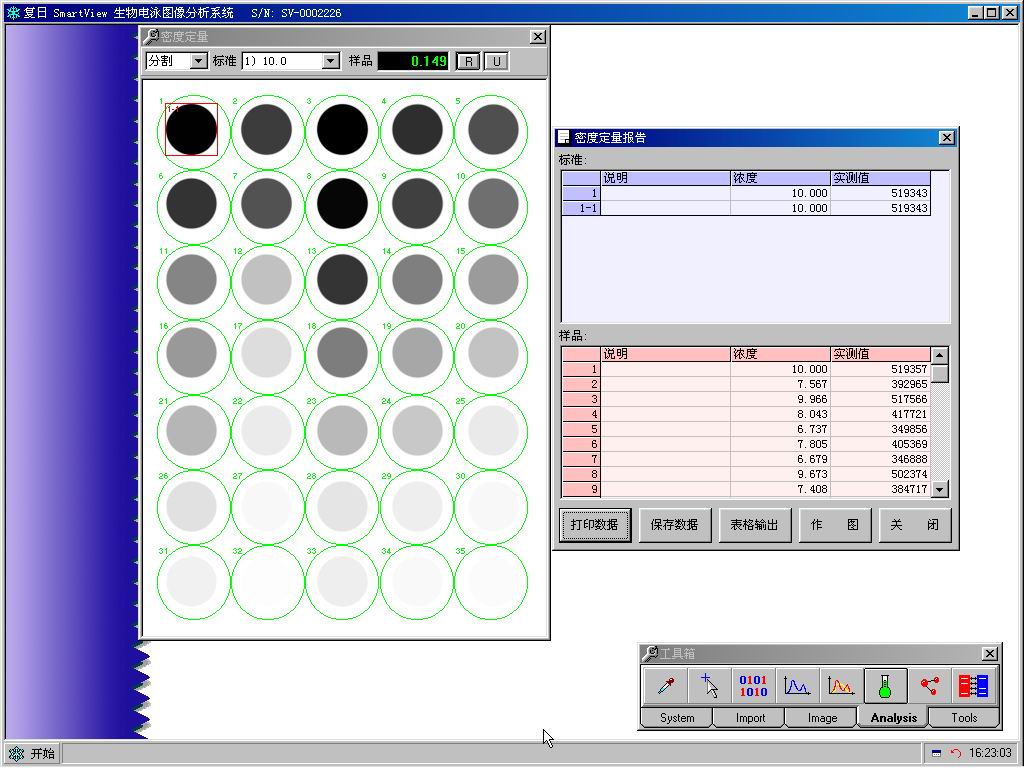

■ 密度定量:在指定并输入已知条带(圆形或方
形)的标准浓度值后,由计算机求出指定条带
的光密度值。
■ 图像融合比较:将凝胶图像的Mark和样品区
域划分开,并分别转换为两种不同颜色的图
像,用户可将其随意重叠比较。
■ 条带染色:将灰度图像中的目标条带染成特定
颜色,并可利用该功能达到对凝胶图像“去除
本底”的目的。
■ 定性分析:对指定的几条泳道进行水平扫描,
从而得出在同一水平位置是否有条带存在。

5. 附加工具:
■ 在图像上绘制箭头、标尺、文字等。
■ 对图像进行比例放缩。
